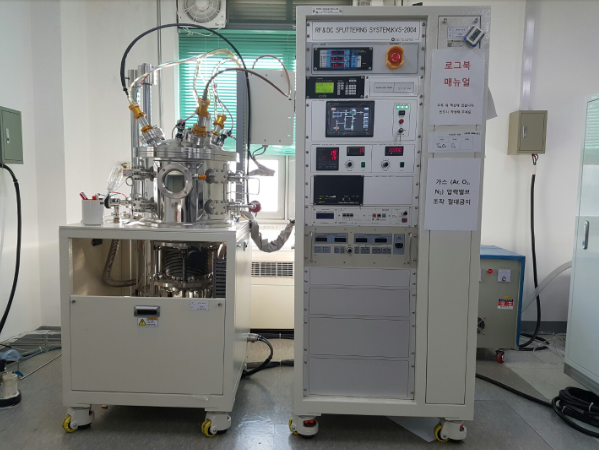

서울캠퍼스DC/RF 스퍼터링 시스템 DC/RF Sputtering System
-
NO IMAGE
-
제조회사 Korea Vacuum tech 구입년도 2016 모델명 DC/RF Sputtering system KVS-2004 지원기관 K2융합공동기기센터 교육이수여부 필수 장비위치 KU-R&D센터 406호
상세정보 장비분류 NT/IT 장비 용도 Metal/Oxide Deposition 규격 System Size
- System dimension : 1750mm(W) x 1150mm(D) x 1700mm(H)
- Chamber dimension : 560(Φ) x 720mm(H)
DC Power
- MODEL NAME: SDC1022A
- 최대 출력 / Maximum power : 1.0KW(단 500 V, 2 A Z= 250Ω 저항 부하) / (with 500 V, 2 A, Z = 250Ω resistive load)
- 최대 출력 전압 / Maximum voltage : 무 부하 시, -1000 V± 2 V / -1000 V± 2 V at no load
- 최대 출력 전류 / Maximum current : -2 A, (0A～105% 반 고정 V.R로 가변 가능 / (adjustable from 0A to 105% using semi-fixed V.R)
- SHORT C: -2 A
- SWITCH MODE D.C POWER SUPPLY
RF power
- MODEL NAME: YSR-03/06MF
- 출력 주파수 / Output frequency: 13.56MHz
- RF 출력 임피던스 / RF output impedance: 50 Ohm nominal
- RF Power Range : 10-600W
Pump
- Port: 8”CFF(M.V) , NW40(F.V , R.V)
- Rotary: 500 l/min Cryo: 1100 l/sec (N2)
- Process
- RPM: 30
- Semi Auto Process System using Sputter Gun
- High Vacuum Gauge(Ion-Gauge),
- Low Vacuum Gauge(Convection)
Usage
- Physical Vapor Deposition using Sputter Gun
Utility
- Water: 1/2” SUS Tube / CDA: 6mm one-touch / Vent : 1/4” Lok
- 배기 (Exhaust) : NW40
타겟 규격 (Target Preparation)
- 직경 3인치로, 자성체(Fe, Ni, Cr 등)는 두께 2mm, 귀금속(Au, Pt)은 1~2mm로 하여, 뒷면에 copper backing plate와 metal bonding을 통해 전체 두께를 1/4"(6.35mm)에 맞춰주세요. 일반 Metal target은 두께 1/4"로, Non-metal target은 1/4" 두께에 1/8" copper backing plate를 bonding하여 전체 두께를 3/8"(9.5mm)로 준비해 주시면 됩니다. 또한, Carbon 기반 타겟의 경우 챔버 오염으로 인해 사용이 불가합니다.
- Please prepare the target with a 3-inch diameter. For magnetic materials (Fe, Ni, Cr, etc.), the thickness should be 2mm, and for precious metals (Au, Pt), 1-2mm. Bond the back with a copper backing plate and metal bonding to achieve a total thickness of 1/4" (6.35mm). For general metal targets, use a thickness of 1/4". For non-metal targets, bond a 1/8" copper backing plate to a 1/4" thick target to achieve a total thickness of 3/8" (9.5mm). Also, a carbon-based target is denied due to contamination of the sputtering chamber.유의사항/비고 - 모든 문의는 메일(관리자: 이석민 / smlee0322@korea.ac.kr)로 연락
연락 시 본인 및 소속된 그룹(연구실) 정보 표기, 타겟종류, 증착 파워/두께/시간, 기판종류, 자성/반응성 여부, 사용 목적 또한 기재.
- All inquiries should be made via email (equipment manager: Seokmin Lee / smlee0322@korea.ac.kr)
When contacting, please include your name and the group (laboratory) you belong to, target type, deposition power/thickness/time, substrate type, magnetic or reactive characteristics, and intended purpose of use.
- 스퍼터링 시스템에 대한 기본 정보는 Korea Vacuum System에 문의하여 사전 정보 숙지 후 관리자 연락. 임의의 공정 (물질, 기판 등에 따라)에 대해 관리자가 받지 않을 수 있음.
- Inquire with 'Korea Vacuum System' for basic details about the Sputtering system prior to contacting the administrator. Arbitrary processes may be rejected.
- 유저 교육 및 테스트는 매달 둘째 주, 넷째 주 금요일 오전시간에 일괄 진행. 관리자 일정에 따라 날짜 및 시간은 임의로 달라질 수 있음.
( 한타임에 한명씩 진행하므로 순서가 다음달로 미뤼질 수 있음 )
- User training sessions and test are conducted collectively during the second week and last week friday morning of each month.
Please note that the schedule may be subject to change depending on the manager’s availability
- KU-KIST 융합대학원 공동기기센터 홈페이지(https://crf.korea.ac.kr/)에서 예약
- Reservations can be made on the website of the Joint Equipment Center at the KU-KIST Graduate School of Converging Science and Technology (https://crf.korea.ac.kr/).
- 1회 사용 시 평균 2-3시간 소요 / 타겟 제공 불가 / 의뢰 불가 / 이용 금액의 경우, 분기 별 정산 및 금액 청구
- Each session typically requires 2–3 hours. / Targets are not provided. / External service requests are not accepted. / Usage fees are billed and settled quarterly.
- 직접 사용 시, 반드시 장비 관리자에게 유저 자격을 받고 사용
- If you use the equipment directly, the equipment manager must certify you as a user.
- Vacuum prccess에 별도의 Interlock이 없어 사용 시 주의
- There is no separate Interlock for the vacuum process, so please exercise caution when using it.
- 모든 타겟은 개인 지참 후 테스트 및 사용 가능, 실험실 내 임의 타겟 사용 시 장비 사용 불가
- All targets must be personally provided. Testing and use are allowed, but any unauthorized targets from the laboratory may not be used.
- 위 주의 사항을 어길 시, 1회: 1개월 사용 불가, 2회: 소속 그룹 전체 영구 사용 불가
- Violations of the above rules will result in the following penalties:
1st violation: 1-month suspension of use, 2nd violation: permanent suspension for the entire affiliated group.
